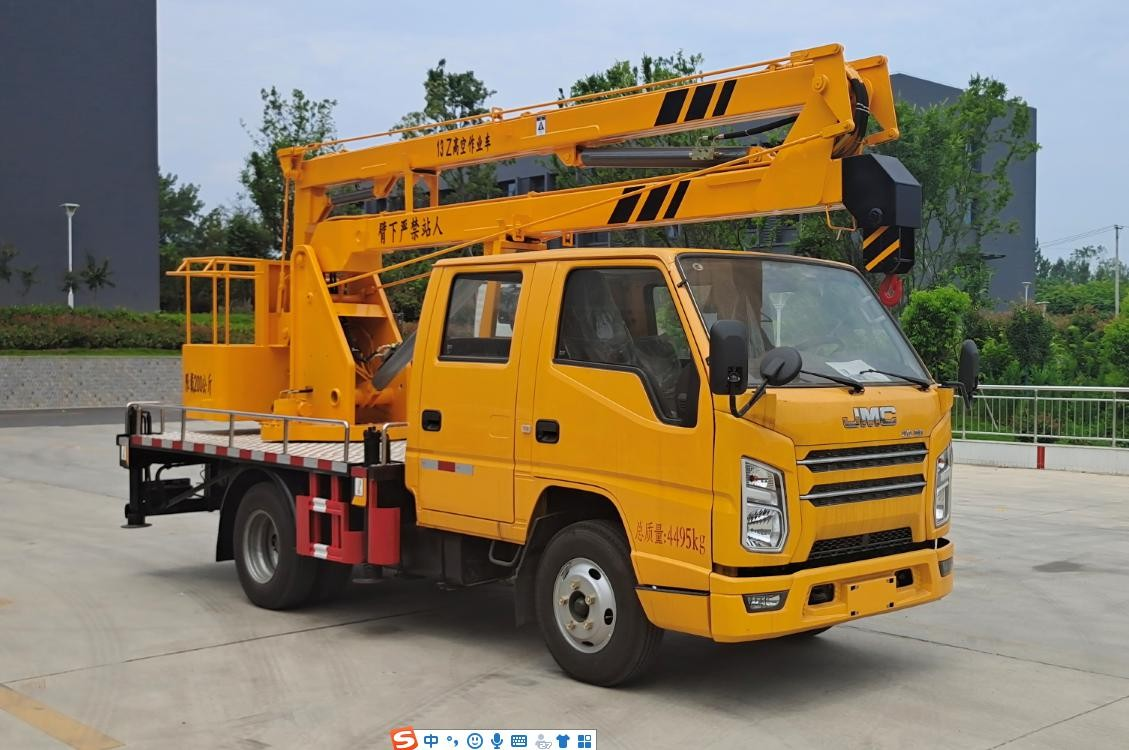

底盘配置：

JX4D30B6H 功率 85KW115 马力/双排驾驶室，2800 轴距，7.00 钢丝胎，油刹， 五档箱， 前桥 2 吨，后桥 3.5 吨，带方向助力，带排气制动，原厂 ABS，原厂空调，多功能方向盘。

专用性能：

液压 360 度全回转，三节折叠臂，单液压举升缸，带双向平衡阀，带电控操作举升臂， 四支液压油缸可调式支腿带双向液压锁（支腿操作为手动操作，可单独**），上下二套操作台，带 1 吨吊钩，**作业高度 13米，**作业半径

5.6 米，**起吊重量 1 吨。

设备结构紧凑，坚固耐用，操作方便可靠。独特的全回转三节臂液压操控系统设计使工作人员操作更平稳，能更安全的将工作人员送到作业位置，进行维修, 安装,清洗,摄影,造船,化工,电力抢修,剪枝,更换路灯及其他工程高空作业抢修！

主要特点：

1、臂架和支腿均采用低合金 Q345 型材，四周无焊缝，外形美观，受力大，强度高；

2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；

3、回转机构采用可调节式，方便调节；

4、转台双向 360°回转，采用了**的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；

5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；

6、下车与上车互锁，操作安全、可靠；

7、上车操作通过节流阀实现无极调速；

8、吊篮采用外置拉杆机械式调平，更加稳定和可靠

9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；

1、高空作业车工作用途作业工况图

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2. 适用标准

供货方应使用**颁布执行的**标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

引用有以下标准：

1） GB/T9465《高空作业车》

2） GB3766 《液压系统通用技术条件》

3） GB7258《机动车运行安全技术条件》

4） GB1589 《汽车外廓尺寸载荷及质量限值》

5） GB4785 《汽车及挂车外部照明和光信号装置的安装规定》

6） GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》

7） QC/T252 《专用汽车定型试验规程》

8） JB/ZQ3011 工程机械焊接通用技术条件

9） JG5099 《高空作业机械安全规则》

10） CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》

3、使用环境条件

1)海拔高度： ≤5000 米

2)环境温度： -35℃ ～ +40℃

3)相对湿度： ≤95%（25℃）

4) 抗震能力： 地面水平加速度 0.3g

地面垂直加速度 0.15g 同时作用持续三个正弦波安全系数 1.67

5) **日温差： 15℃

6) 日照强度(风速 0.5m/s 时)：0.1W/cm2 7)**风速： ≤ 10.7m/s1）

4、 主要技术参数
