底盘配置：

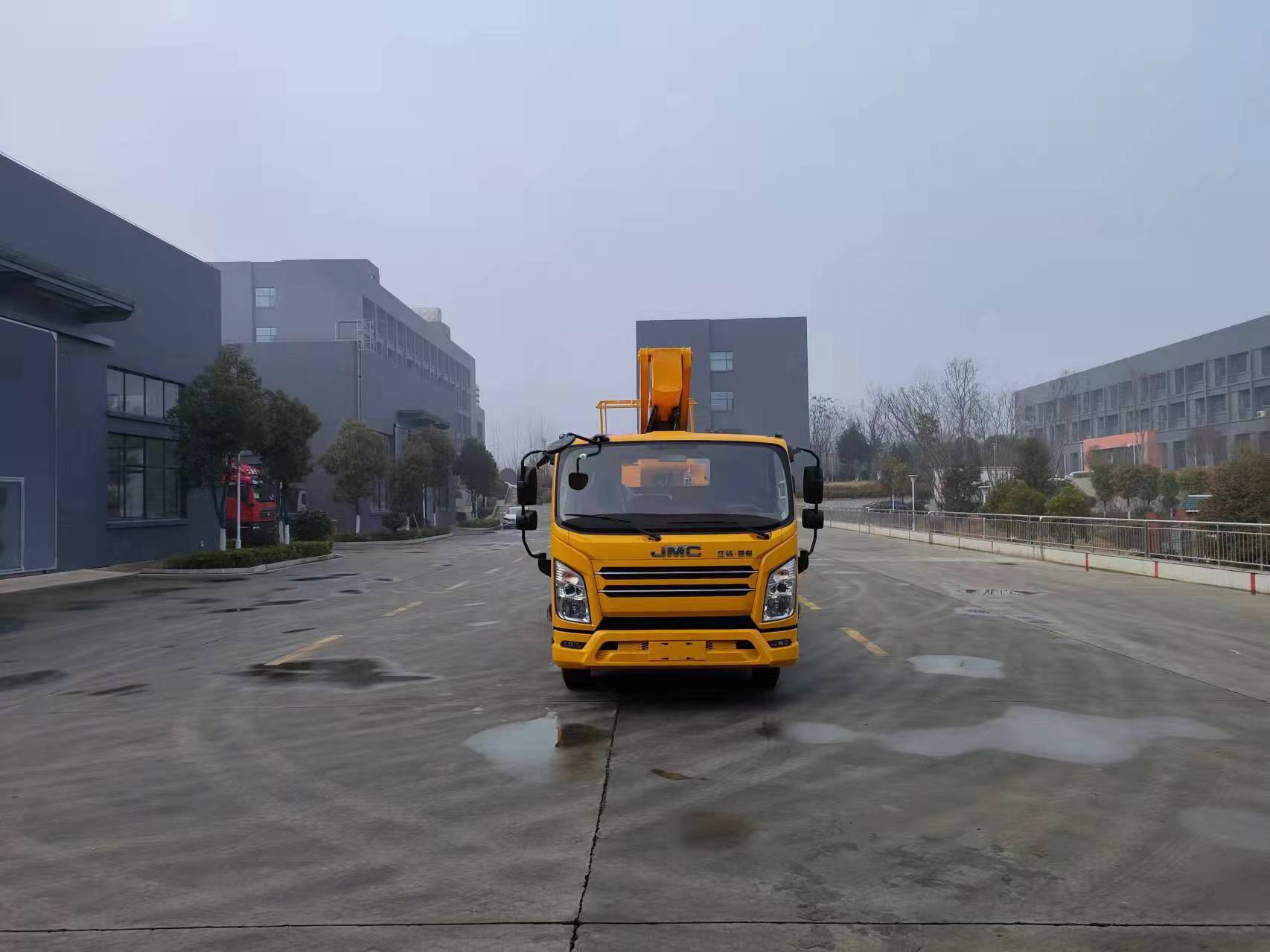

采用江铃凯锐单排驾驶室，型号为JX1083TK26，JX4D306H 型 150 马力柴油发动机，带原厂空调及方向助力。7.50 钢丝胎，油刹，五档箱。

上装配制：

作业高度 26 米，上装部分颜色按照公告为工程黄，整车带四个液压伸缩支腿（上下伸缩和水平伸缩），共八条油缸，支腿为前 V 后H 型，应急泵， 斗带 360 度旋转，无线遥控，其它按厂内标准配制。

三、高空作业车介绍及性能特点：

1. 功能介绍：

程力威牌直臂高空作业车作业高度有 12 米、14 米、16 米、18 米、20 米、21 米、22 米、28 米、29 米，使用全伸缩式工作臂，支腿跨距大，稳定性好，可同时或单独操作，安全可靠，结构紧凑，操作方便。具有较快的升降速度，工作效率高。具有灵活性，在紧密的高楼中也可以灵活作业，是高空作业车的佼佼者，**着行业新的潮流。

广泛适用于市政、电力、路灯、广告、通讯、摄影、园林、造船、**、码头、机场港口、抢险救援、大型工矿企业等行业的安装维修及登高作业。

2. 产品概述：

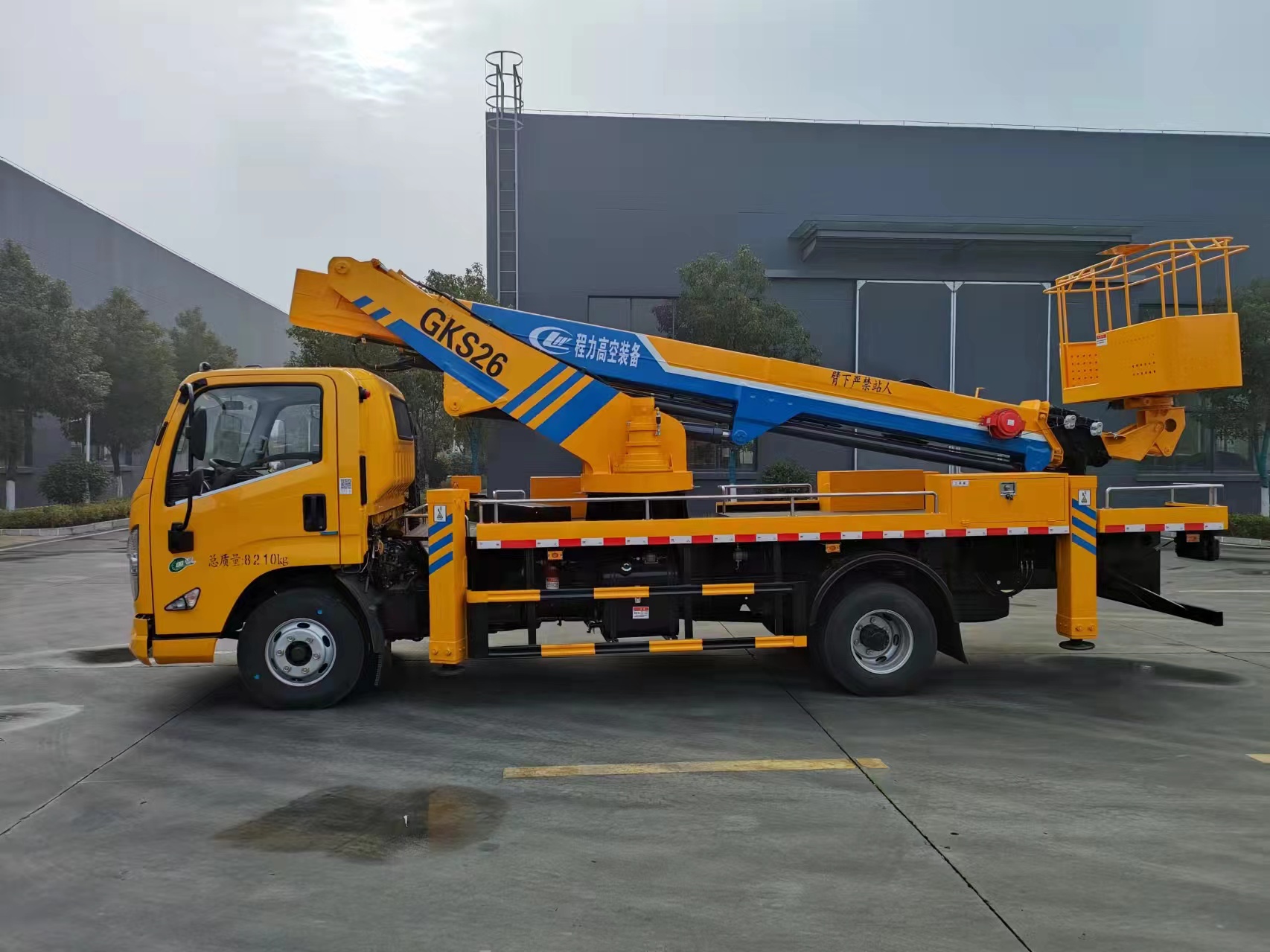

1、 江铃凯锐型 26 米高空作业车采用伸缩式直臂结构，作业臂为 4 节伸缩式，转台可操

作，也可遥控器操作，可 360 度回转，四液压支腿，工作斗**承重 200 公斤，不锈钢围板、花纹防滑走台板。

2、 工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。小臂**伸展角度达 80°，以便调整到**作业位置。

3、 夜间作业灯，操作台上可根据客户作业环境选装操作照明灯，让夜间作业更安全。

4、 电脑**，自动限幅，危险工作报**，安全性能**。下车有显示器，实时显示整车作业工况。

5、 六边形工作臂增加强度，同步伸缩，结构紧凑，作业效率高，作业范围大。伸缩油缸外置，链条伸缩机构，更容易观察故障点，方便维修。

6、 支腿采用前 V、后 H 型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂。支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调整到平稳状态，所有支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报**信号。

7、 四个垂直支腿油缸和上臂、下臂、小臂油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。工作臂上装有双向平衡阀，使工作臂运行更平稳。

8、 车辆配制双向液压锁、双向带锁平衡阀、液流阀、液压油缸、发动机启停应急泵、操作系统及其**电脑等主要部件均采用国内知名品牌，核心部件采用进口件。换向平

稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作。

四、GK22S 26 米伸缩式高空作业车特点及优势A.整车结构紧凑，外形尺寸短，行驶方便、转向灵活。 B.整车采用全电控系统，多项安全保护功能

1、每个支腿均有软腿支地保护功能（选配）。

2、支腿锁定，当臂架工作时，支腿是不允许操作的（限制动作）。

3、工作幅度（工作半径）自动限制，**工作幅度为 12 米。

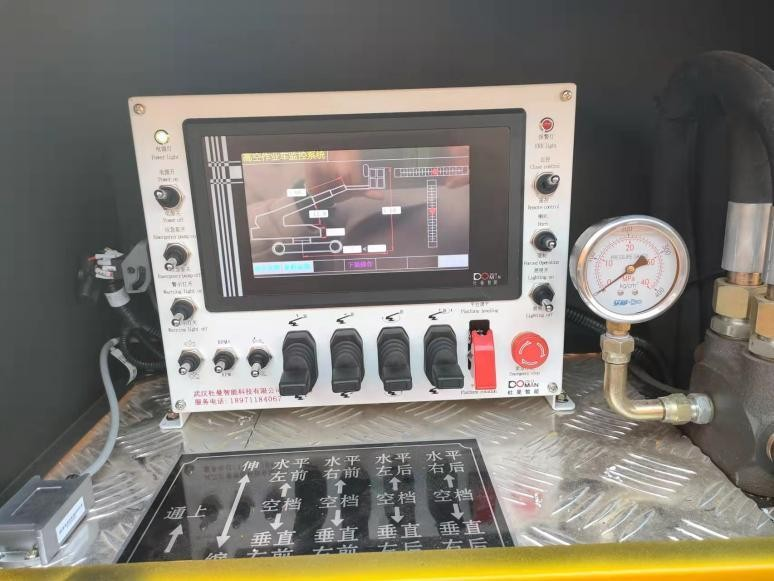

4、车身配置大屏幕显示器，可显示臂长、工作高度、工作幅度、倾斜角度。

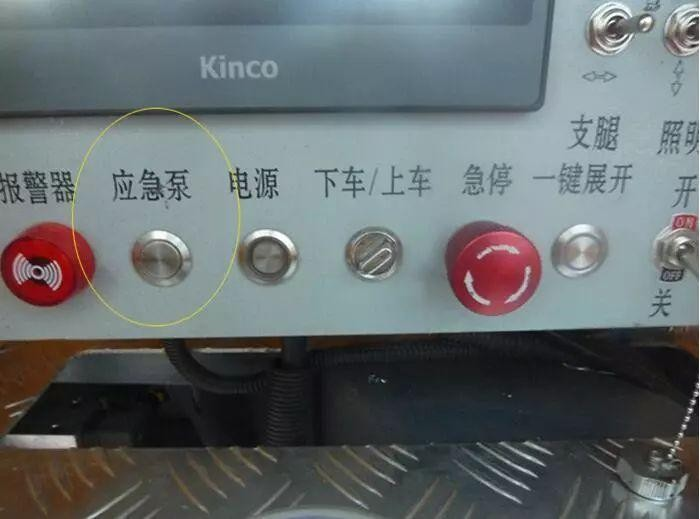

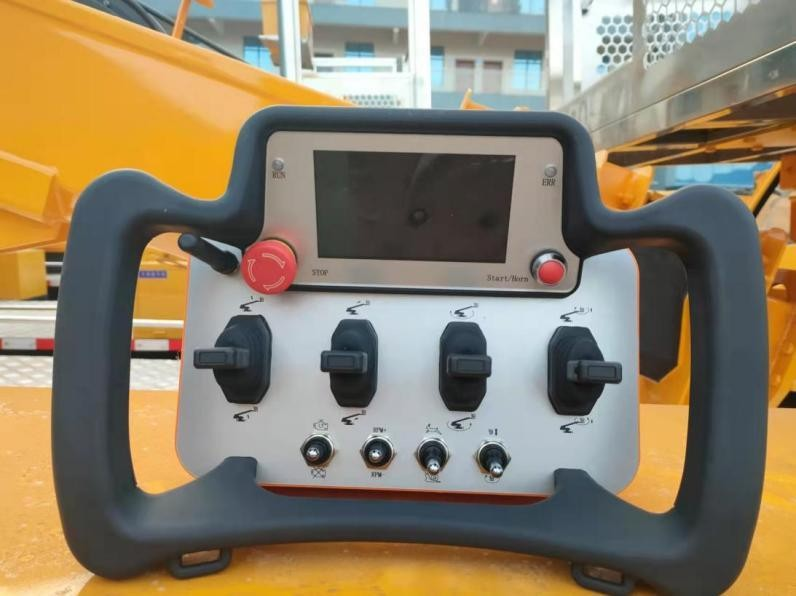

5、配备无线遥控器,操作臂架上下车有保护。6、应急泵工作.如果发动机故障,可以使整体臂架收回来。五、随车附件明细：

1、载货汽车说明书一册。

2、汽车底盘合格证一份。

3、高空作业车说明书一本。

4、载货汽车保修。

5、载重汽车随车工具。
