江铃新顺达双排驾驶室，工程黄,底盘型号 JX1061TSGA26，带 ABS，3360 轴距，带排气制动，带空调，带方向助力，中控门锁，电动玻璃，多功能方向盘，江铃国六 85KW（115 马力）发动机，电控操作，转台和吊篮双操作， 油缸装有双向平衡阀，带油缸锁止功能，三节折臂，四个液压支腿全伸并且可单独调节，支腿装有液压锁，后支腿装有爆闪**示灯，转台 360°液压全回转，电控开关可以自动回位，作业高度 16 米.

专用性能：

液压 360 度全回转，三节折叠臂，单液压举升缸，带双向平衡阀，带电控操作举升臂， 四支液压油缸可调式支腿带双向液压锁（支腿操作为手动操作，可单独**），上下二套操作台，带 1 吨吊钩，**起吊重量 1 吨。

主要特点：

1、设备结构紧凑，坚固耐用，操作方便可靠。独特的全回转三节臂液压操控系统设计使工作人员操作更平稳，能更安全的将工作人员送到作业位置，进行维修,安装,清洗,摄影,造船, 化工,电力抢修,剪枝,更换路灯及其他工程高空作业抢修！

2、臂架和支腿均采用低合金 Q345 型材，四周无焊缝，外形美观，受力大，强度高；

3、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；

4、回转机构采用可调节式，方便调节；

5、转台双向 360°回转，采用了**的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；

6、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；

7、下车与上车互锁，操作安全、可靠；

8、上车操作通过节流阀实现无极调速；

9、工作平台采用机械式调平，更加稳定和可靠；

10、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；

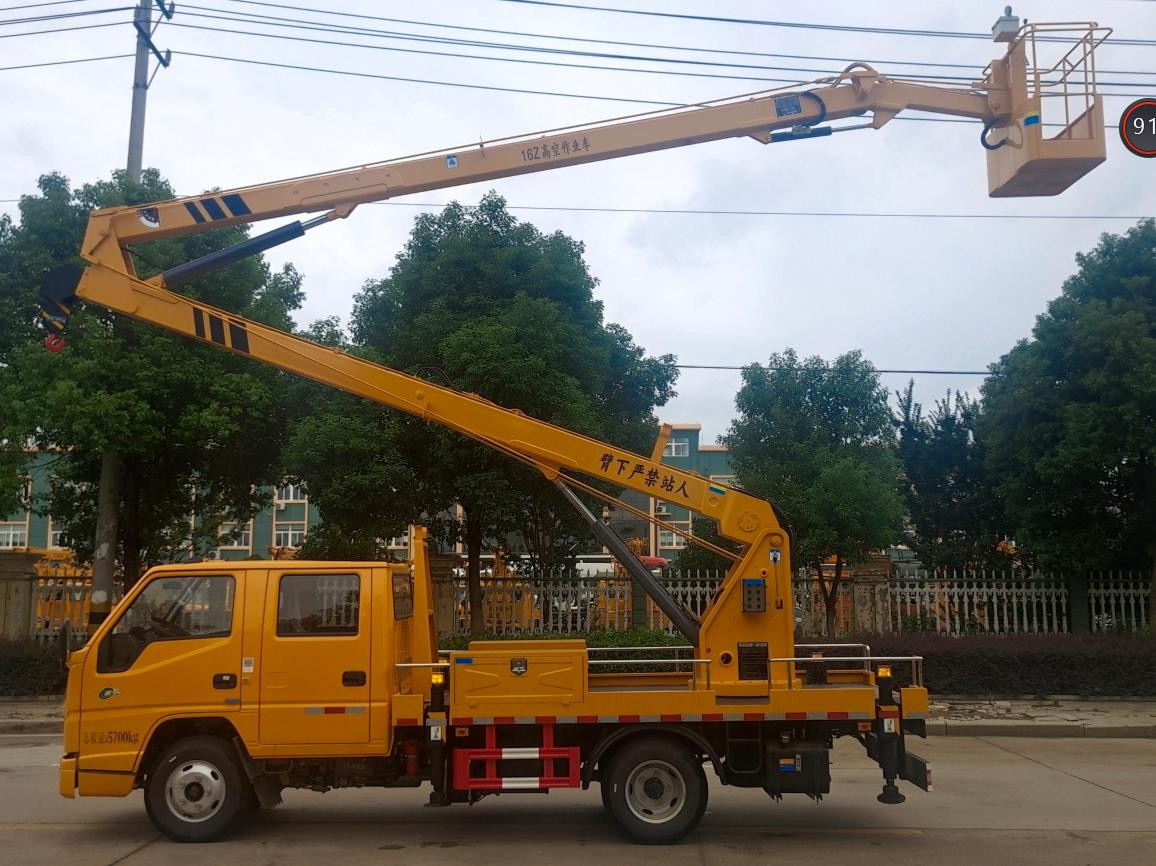

作业工况图

1、高空作业车工作用途

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2. 适用标准

供货方应使用**颁布执行的**标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

引 用 有 以 下 标 准 ： 1）GB/T9465《高空作业车》

2） GB3766 《液压系统通用技术条件》

3） GB7258《机动车运行安全技术条件》

4） GB1589 《汽车外廓尺寸载荷及质量限值》

5） GB4785 《汽车及挂车外部照明和光信号装置的安装规定》

6） GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》

7） QC/T252 《专用汽车定型试验规程》

8） JB/ZQ3011 工程机械焊接通用技术条件

9） JG5099 《高空作业机械安全规则》

10） CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》

3、使用环境条件

1)海拔高度： ≤5000 米

2)环境温度： -35℃ ～ +40℃

3)相对湿度： ≤95%（25℃）

4) 抗震能力： 地面水平加速度 0.3g

地面垂直加速度 0.15g 同时作用持续三个正弦波安全系数 1.67

5) **日温差： 15℃

6) 日照强度(风速 0.5m/s 时)：0.1W/cm2

7)**风速： ≤ 10.7m/s1）

4、 主要技术参数
