新全顺中轴中顶汽油-转运
PRODUCTS TITLE
新全顺中轴中顶转运型救护车
1、 产品目录
序号
|
产品名称
|
产品型号
|
1
|
V362 中轴中顶转运型升级版救护车(汽油)
|
CL5032XJH6YS
|
2、 产品简介
V362 中轴中顶转运型救护车采用江铃福特推出的福特新全顺中轴中顶车型改装。采用福特2.0T Eco Boost
GTDI 汽油发动机,配置全方位主动 +被动安全保护系统,时速可达 156km/h;
使用Bosch 9.1 版 ABS+EBD
技术,能够主动探测和 分析路况,合理调整行车方向;采用国内**硼钢板材,高钢性底盘一体铸造,多支横梁增加强
度;整体车身**低、更稳定,有效确保驾驶者的安全;医疗舱空间宽大,设计合理;全车采用
国内**的医疗车改装技术,适用于各类**及急救**,特别适合病人转院及市内急救。
3、
车辆参数与标准配置
技术要求
改装基型车(底盘车):福特新全顺中轴中顶汽油国六手动档
外观颜色:白色/红色
公告参数
**总质量
|
3300kg
|
乘员人数
|
7人(含担架人数)
|
轴距
|
3300 mm
|
车体尺寸:长×宽×高
|
5341mm×2032mm×2460mm
|
医疗舱尺寸:长×宽×高
|
2600mm×1700mm×1750mm
|
接近/离去角
|
21º/25º
|
**车速
|
156km/h
|
发动机型号
|
ECOBOOST4G20B6L
|
发动机排量
|
1.997L
|
排放标准
|
国Ⅵ
|
额定功率
|
149KW
|
燃油箱容量
|
80L
|
驱动型式
|
前置前驱
|
**小离地间隙
|
148mm
|
变 速 箱
|
5前进档,1倒退挡
|
悬挂型式
|
麦弗逊式**悬架/钢板弹簧式非**悬挂
|
助力类型
|
齿轮齿条式、 液压助力转向
|
制动型式
|
前盘后盘,液压制动
|
医疗**示外观
车身结构
|
采用钢质加强型框架结构设计,安全可靠。
车体右侧配滑动门,后端采用双开尾门结构、开口宽度大,便于医患人员、担架的 上下。
|
车辆外观
|
全车身白色,车头、车身两侧以及车尾门贴红十字徽标,四周贴车身彩条,颜色鲜 艳、 醒目,有效**示。
医疗舱玻璃贴 2/3 磨砂玻璃纸,有效保护病人隐私。
|
**示灯具
|
前部泰格式**、造型美观、
大方。喇叭功率 100W。
两侧及尾部各安装蓝色爆闪灯,有效**示。
|
医疗舱救护**
救护系统
|
自动上车担架:全铝合金型材骨架、舒适软性担架床垫,质轻强度大、承重181kg,便捷平稳易上下。
医疗舱顶部有两个悬挂式输液瓶夹持器,承重 2.5kg,造型美观,质量可靠
|
医用氧气**系统
|
救护舱设置有氧气瓶柜,柜内配备两个
10L 钢质氧气瓶,公称压力 15MPA(重量轻,便于装卸更换),同时配备两个单表式减压阀、两个德式氧气终端、一个呼吸机 接口及一个墙式氧气吸入器。 病人吸氧时可**出氧量,并配有湿化瓶为病人提供湿润氧气,更利于病人吸氧。
|
医疗电器系统
照 明 灯
|
4 只 12V 舱内照明灯,光源稳定,照射面大。
|
逆 变 器
|
车载式正弦波 500W,频率稳定,电压稳定、 输出功率稳定,为车上设备提供供电;2 组 220V/12V 多功能插座(可接二/三孔、 交/直流两用)。
|
消毒灯
|
1 盏智能化定时的紫外线消毒,保证舱内卫生安全。
|
空气循环系统
空调/暖风
|
1套后空调和后暖风装置,冷暖****,根据需要合理调控舱内温度。
|
医疗舱橱柜内饰配置
中隔墙总成
|
驾驶室与医疗舱之间安装新型环保材料(重量轻,环保,可二次利用)中隔墙,分 开前后车厢,分隔墙上设有一个观察窗,便于观察,沟通。
|
医疗舱内饰
|
原车内饰,后舱右侧一个单人座椅,一套长条座柜,包天蓝色仿皮,座椅乘坐舒适, 车内配备一个安 全锤,保障突发情况车内成员安全。
|
橱柜总成
|
在医疗舱左侧安装 1
套新型环保材料制作的长条设备柜,柜体上设置有空格柜等储物空间,柜体台面上可放置医用设备,容量大,简洁美观 ;
在长条设备柜前有 1
套新型环保材料制作的氧气瓶柜,柜体内可容纳 2 个 10L 氧气瓶。
|
医用地板
|
采用新型轻体地面装饰材料(重量轻,环保,可二次利用),该地板防水、防腐、 耐磨、抗菌,便于医护人员的清洁、
整理。
|
**设备
扶手杆
|
在医疗舱顶部安装 1 根长条形扶手。
|
灭火器
|
在医疗舱左后侧放置一个1KG灭火器。
|
长条座柜
|
在医疗舱右侧安装 1 套长条座柜,包蓝色仿皮,配二点式安全带。
|

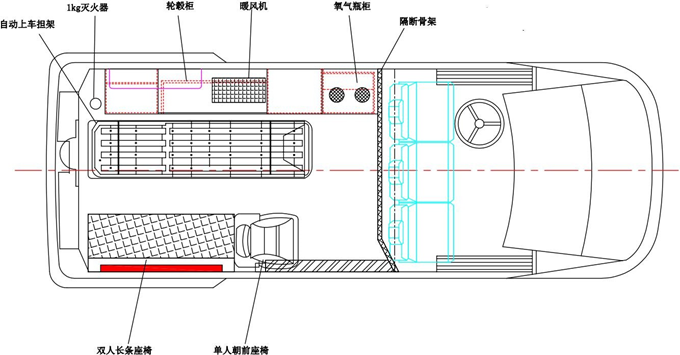

4、 平面设计图

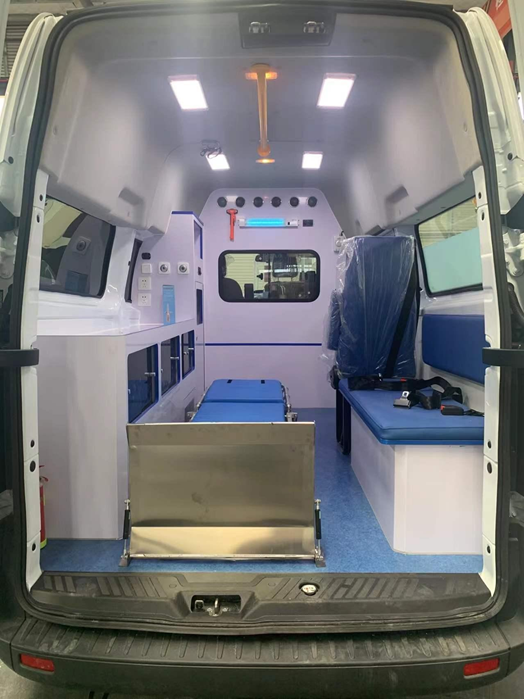

5、 参考图片(本图片仅供参考,以客户实际订购为准)
6、 配置清单
序号
|
配置名称
|
型号/图号
|
主要功能/技术参数
|
单位
|
数量
|
备注
|
一
|
救护系统
|
(1)
|
担架及器械
|
|
1
|
自动上车担架
|
|
承重:181KG
|
副
|
1
|
|
2
|
输液夹持器
|
|
承重:2.5KG
|
副
|
2
|
|
(2)
|
供氧**
|
|
1
|
氧气瓶
|
10L
|
钢制、 公称压力
15MPA
|
个
|
2
|
|
2
|
氧气吸入器
|
|
氧气接口为两级滚针自锁结构、 可有效保护用氧、 带刻度式湿化瓶
|
只
|
1
|
|
3
|
呼吸机接口
|
|
快速插接式
|
只
|
1
|
|
4
|
调压阀
|
|
单表式
|
只
|
2
|
|
二
|
外观、 **示系统
|
(3)
|
**示灯具
|
|
1
|
泰格**
|
LED
|
喇叭功率100W
|
套
|
1
|
|
2
|
爆闪灯
|
LED
|
DC12V
|
只
|
6
|
|
(4)
|
彩条及标识
|
|
1
|
救护标志
|
反光膜
|
颜色鲜艳,醒目,有效**示
|
张
|
5
|
|
2
|
车身彩条
|
反光膜
|
颜色鲜艳,醒目,有效**示
|
套
|
1
|
|
3
|
磨砂膜
|
2/3 大小
|
右侧及后门
|
套
|
1
|
|
三
|
电器系统
|
(5)
|
电源配置
|
|
1
|
逆变器
|
|
500W
|
套
|
1
|
|
2
|
交/直流插座
|
组合插座
|
交/直流两用插座
|
组
|
2
|
|
(6)
|
车内照明
|
|
1
|
室内照明灯
|
LED
|
DC12V
|
盏
|
4
|
|
(7)
|
****
|
|
1
|
后空调
|
昊银
|
加装后空调
|
套
|
1
|
|
2
|
后暖风
|
昊银
|
加装后暖风
|
套
|
1
|
|
(8)
|
消毒**
|
|
1
|
紫外线消毒灯
|
HTD-8W
|
定时功能
|
盏
|
1
|
|
四
|
橱柜/内饰系统
|
(9)
|
橱柜系统
|
|
1
|
中隔板总成
|
|
轻型环保材料
|
套
|
1
|
含观察窗
|
2
|
左侧设备柜
|
|
轻型环保材料
|
套
|
1
|
|
(10)
|
内饰系统
|
|
1
|
车顶内饰
|
原车顶内饰
|
防腐、 耐磨、 抗菌
|
套
|
1
|
|
2
|
医用地板
|
整体塑胶
|
防滑、防水、 防腐、 耐磨 、 抗 菌
|
套
|
1
|
|
五
|
其 它
|
1
|
单人座椅
|
佳禾
|
包天蓝色仿皮
|
套
|
1
|
|
2
|
长条座柜
|
定制
|
双人
|
套
|
1
|
|
3
|
灭火器
|
干粉式
|
1kg
|
个
|
2
|
|
4
|
扶手杆
|
黄色
|
顶棚扶手
|
件
|
1
|
|
